光伏電能質量監測裝置選哪個品牌好？分布式光伏低壓配電網電壓監控解決方案

日期: 2026-09-14 18:01:54.0 作者: 瀏覽次數: 116

瀏覽次數: 116

在雙碳政策持續推進的當下，戶用、工商業分布式光伏在低壓配電網中的裝機規模逐年擴大。大量光伏組件并網，徹底改變了傳統低壓配電網單向潮流的運行模式，反向潮流、電壓越限、三相不平衡、諧波增多、電壓頻繁波動等問題集中爆發，不僅影響光伏電站正常發電、縮短逆變器使用壽命，還會干擾周邊用戶用電安全，甚至造成配電網保護裝置誤動作。

想要穩住低壓配電網運行狀態，精準的電能質量與電壓監測是第一道關卡。不少電站運維人員、電網工作人員都會糾結，該如何挑選適配場景的監測裝置，又該搭建一套怎樣的電壓監控方案。本文結合低壓配電網光伏運行痛點、監測技術要求，結合實際應用經驗，聊聊裝置選型思路與落地解決方案。

一、分布式光伏接入低壓配電網，核心痛點與監測剛需

低壓配電網本身具備線路電阻大、輻射狀拓撲、線路參數差異大的特點，疊加光伏間歇性、波動性的出力特征，衍生出一系列運維難題，這也決定了監測裝置必須具備對應的能力，也是選型的核心依據。

從運行故障來看，光伏白天光照充足、出力較大時，本地負荷無法消納全部電能，功率反向輸送會直接抬高線路電壓，出現過電壓問題；到了夜間光伏停止發電，恰逢居民、工商業用電晚高峰，負荷集中又容易引發欠電壓。而陰天、多云等天氣下，光伏出力隨光照快速變化，會造成電壓短時頻繁波動。與此同時，多戶光伏零散接入還會加劇三相不平衡，逆變器運行產生的諧波、間諧波也會持續污染電網，這些問題相互疊加，進一步放大電網運行風險。

從調控難度來講，低壓配電網線路 r/x 比值跨度大，部分線路電阻大于有功對電壓的影響更突出，部分線路電抗占比高，無功調節效果更佳，這就要求監測設備能為有功削減、無功補償、分接頭調節等不同控制策略提供精準數據支撐。目前很多老舊臺區還存在通信體系不完善、可調設備數量少、改造施工難度大等問題，監測裝置不僅要數據精準，還要兼顧安裝便捷、組網靈活、數據可追溯等特性。

綜合來看，分布式光伏低壓配電網對監測裝置的剛需可以總結為四點：

1.全維度參數監測，覆蓋電壓、電流、諧波、閃變、三相不平衡、暫態事件等指標；

2.高精度數據采集，符合行業標準，數據可作為電壓調控、并網驗收的依據；

3.部署與組網靈活，適配新舊臺區改造，支持多通信方式對接后臺；

4.事件記錄與數據存儲，異常波形、告警信息完整留存，方便事后溯源與策略優化。

二、光伏電能質量監測裝置選型核心參考維度

市面上電能質量監測裝置品類較多，不同產品在精度、功能、接口、適配場景上差異明顯，拋開品牌光環，結合低壓光伏配電網的使用場景，大家可以從以下幾個維度逐一篩選，避免選型偏差。

（一）

精度與合規性：滿足并網與監管基礎要求

光伏并網點的監測數據，一方面用于站內運維調壓，另一方面需要對接電網調度，精度等級和標準符合性是硬性門檻。按照國內電能質量相關規范，光伏并網監測設備需達到 A 級標準，能夠精準測量 2~63 次諧波、電壓偏差、閃變等指標。如果精度不達標，監測數據存在偏差，不僅無法支撐有功、無功調節策略落地，電站也難以通過并網驗收。

同時，電壓、電流、功率等基礎參數的測量精度也不容忽視。低壓配電網電壓波動范圍大，高精度采集才能捕捉細微的電壓變化，為分接頭調節、儲能有功調節、逆變器無功調節提供可靠數據支撐。

（二）

功能匹配度：直擊光伏電網典型問題

結合前文提到的電壓越限、暫態擾動、諧波污染等痛點，裝置需要覆蓋穩態監測和暫態捕捉兩大能力。穩態層面，需支持三相電壓 / 電流、功率、頻率、諧波、間諧波、三相不平衡度、電壓波動與閃變等常規參數監測；暫態層面，必須能夠捕捉電壓暫升、暫降、短時中斷等突發事件，并完整記錄波形。

另外，智能告警與聯動能力在光伏場景中實用性很強。當監測到電壓超出閾值、諧波超標時，裝置可及時發出告警，配合后端控制設備完成有功削減、無功投切等操作，形成 “監測 - 告警 - 調控” 的閉環，減少人工巡檢壓力。數據存儲格式也需要關注，主流標準格式可以保障監測數據能被各類電能質量分析軟件讀取，方便后期數據分析與問題復盤。

（三）

安裝與改造適配性：兼顧新建與老舊臺區

當下很多分布式光伏項目是在原有低壓臺區基礎上改造而來，不少配電房、線路無法停電施工，這就要求監測裝置支持不停電安裝。傳統互感器需要斷開電流回路，施工風險高、停電成本大，而支持電流鉗、羅氏線圈接入的裝置，無需改動原有線路，即裝即用，非常適配存量臺區升級改造場景。

裝置體積、界面交互也需要結合現場運維人員使用習慣考量?，F(xiàn)場設備安裝空間有限，小型化機身更易布置；自帶高清觸摸屏，可現場直接查看實時數據、波形、事件記錄，不用頻繁借助外接設備，提升運維效率。

（四）

通信與擴展性：適配多場景組網需求

低壓配電網布局分散，戶用光伏、小型工商業光伏點位多且分布廣，單一通信方式很難全覆蓋。優質的監測裝置應同時支持有線、無線多種通信方式，比如以太網、RS485、WiFi、4G/5G 等，既可以通過有線對接本地后臺，也能借助無線網絡將數據遠傳至云端平臺、電網調度系統。

通信協議兼容性同樣關鍵，Modbus 系列協議適配本地工控系統，IEC 61850 協議可滿足電網數據對接要求，多協議兼容能避免不同設備之間出現數據孤島。同時，考慮到后續臺區擴容、新增儲能、無功補償設備，裝置也要預留接口與拓展空間。

（五）

穩定性與安全性：長期戶外 / 配電房運行保障

低壓配電房環境復雜，溫濕度變化大，裝置需要具備寬溫運行能力，適應戶外、配電房的惡劣環境。網絡安全也不能忽視，光伏監測數據涉及電網運行信息，具備權限管理、訪問認證等安全機制的裝置，可有效防范未授權訪問與數據泄露，保障整個監控網絡穩定運行。

三、結合選型標準，拓普瑞 TP680 在光伏低壓配電網的適配性

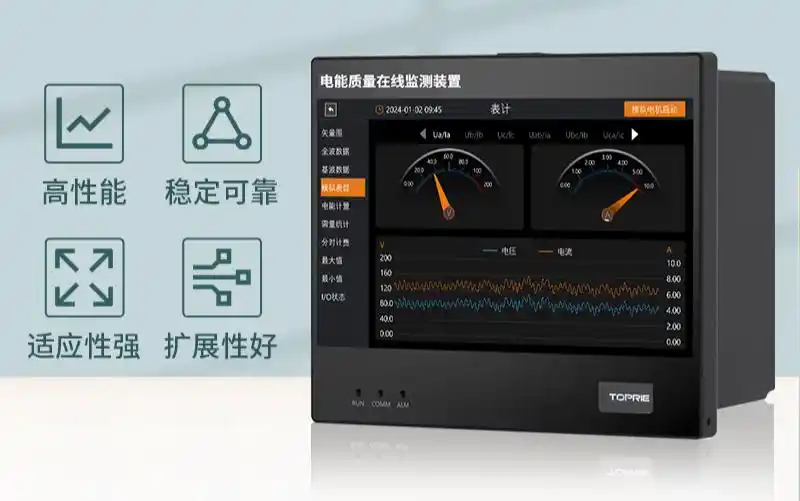

結合上述選型維度，以及分布式光伏低壓配電網的運行場景，拓普瑞 TP680 電能質量在線監測裝置在戶用、工商業分布式光伏場景中，有著較為全面的適配性，下面結合實際使用場景拆解其應用價值。

在精度與合規性上，TP680 符合 A 級電能質量監測標準，電壓、電流測量精度達到 0.1 級，功率精度 0.2 級，可完成 2~63 次諧波、間諧波的全維度分析，電壓偏差、三相不平衡、閃變等指標測量完全滿足光伏并網驗收以及電網監管要求，采集的數據可以直接作為電壓調控、電能質量治理的參考依據。針對低壓配電網 r/x 比值多變的特點，高精度的數據能精準區分有功、無功對電壓的影響，幫助運維人員選擇最優的電壓控制方式。

在核心功能落地方面，該裝置采用 ARM+FPGA 雙核采集架構，數據采樣與處理實時性強，除了常規穩態參數監測外，支持分布式波形記錄，可捕捉電壓暫升、暫降、短時中斷等暫態事件，最高支持 512 周波一次記錄，完整留存擾動波形。在電壓異常場景中，無論是午間光伏大發導致的過電壓，還是晚間負荷高峰引發的欠電壓，裝置都能實時捕捉電壓變化并觸發告警。

同時裝置支持大容量存儲拓展，采用 PQDIF、COMTRADE 等國際通用格式存儲數據，長時間記錄的歷史數據，可用于分析光伏出力規律、電壓波動特征，輔助優化有功削減、無功補償、分接頭調節等控制策略。另外，裝置自帶告警聯動功能，可對接后端控制設備，實現異常狀態下的聯動處置，契合低壓配電網閉環監控的需求。

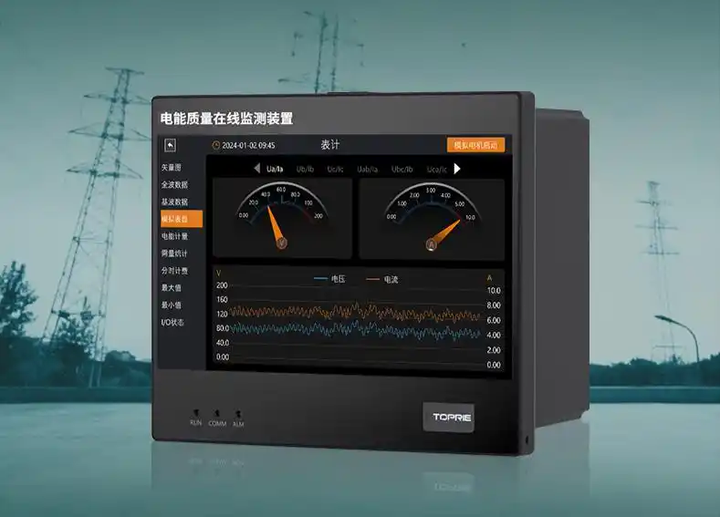

針對臺區改造與現場使用，TP680 做了很多落地化設計。它原生支持電流鉗、羅氏線圈接入，改造項目無需斷開原有電流回路，不停電即可完成安裝，大幅降低施工難度和停電帶來的經濟損失，非常適合已投運的戶用光伏臺區升級改造。設備搭載 7 英寸高清觸摸屏，現場運維人員可以直接查看實時參數、矢量圖、諧波頻譜、事件記錄，操作直觀，降低現場使用門檻。機身結構緊湊，尺寸小巧，適配配電房、戶外箱變等狹小安裝空間。

通信組網與擴展性是分布式光伏分散場景的一大優勢。裝置集成以太網、RS485、WiFi、4G、5G 等多種通信方式，搭配 Modbus RTU/TCP、IEC 61850 等主流協議，既能在單一臺區實現本地組網監控，也能將分散的多個光伏點位數據統一上傳至云端平臺或電網調度系統。對于后期新增分布式儲能、無功補償器、有載調壓分接頭等調壓設備，豐富的接口也能實現快速對接，整套監控方案可平滑擴容。

在運行穩定性與安全性上，設備工作溫度范圍寬泛，可適應低壓配電房、戶外箱變等復雜環境。同時配備雙重安全防護，物理層面可設置多級操作權限，避免現場誤操作；網絡層面支持 IEC 61850 客戶端認證，杜絕未授權訪問，保障光伏監測網絡與數據安全。

四、基于 TP680 的分布式光伏低壓配電網電壓監控完整解決方案

結合低壓配電網光伏的運行邏輯、電壓控制手段，以及 TP680 的功能特性，我們分新建光伏臺區、老舊改造臺區兩類場景，搭建完整的電壓監控與治理方案，覆蓋監測、傳輸、告警、調控全流程。

（一）

方案整體架構

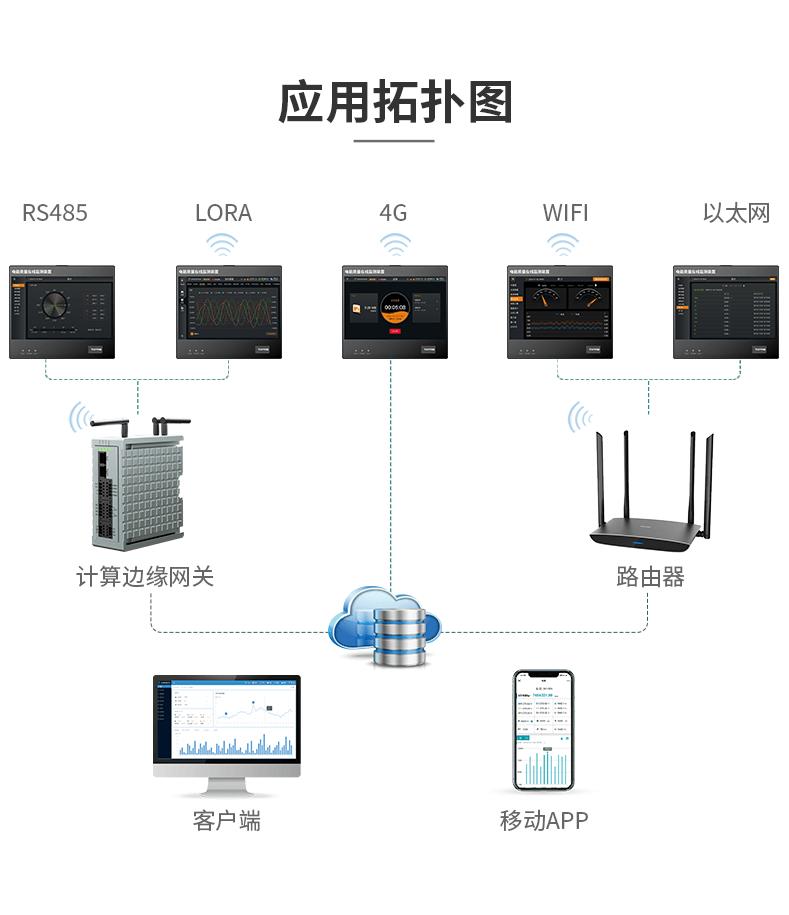

整套方案分為現場采集層、數據傳輸層、平臺監控層、終端調控層四層架構，層層聯動，實現分布式光伏低壓配電網電壓全流程管控。

現場采集層：以 TP680 電能質量在線監測裝置為核心，部署在光伏并網點、配電變壓器低壓側，實時采集三相電壓、電流、諧波、頻率、三相不平衡、電壓波動、暫態事件等全量電能質量數據。新建臺區可搭配常規互感器，老舊改造臺區直接使用電流鉗、羅氏線圈安裝。
數據傳輸層：根據現場布線條件選擇通信方式。有線網絡穩定的臺區，采用以太網、RS485 組網；布線困難的農村分散戶用光伏，選用 4G/5G、WiFi 無線傳輸，數據統一上傳至本地監控后臺或云端平臺。
平臺監控層：匯聚所有點位的監測數據，集中展示全網電壓分布、光伏出力、電能質量指標，設置電壓上下限、諧波含量等閾值，一旦數據超標，平臺同步發出聲光、彈窗告警，并推送告警信息至運維人員。同時平臺存儲歷史數據，用于趨勢分析、故障溯源、調控策略優化。
終端調控層：聯動光伏逆變器、分布式儲能、無功補償裝置、有載調壓分接頭等設備。依據 TP680 上傳的精準數據，結合線路 r/x 特性選擇調控方式：r 偏大的線路優先調節光伏有功出力或儲能充放電；x 偏大的線路依靠逆變器、并聯電容器完成無功調節；多臺區聯動場景配合分接頭設備統一調壓。

（二）

分場景落地部署

1. 新建分布式光伏低壓臺區

這類臺區線路、設備全新規劃，布線條件良好，可做標準化部署。

在每一處光伏并網點、配變低壓側分別安裝 TP680 裝置，采用常規互感器接線，全面監測并網點與臺區總側的電壓、電能質量狀態。裝置通過以太網接入本地配電監控后臺，后臺統一管理所有監測點位。

日常運行中，裝置實時上傳數據，平臺實時監控電壓狀態。午間光伏出力過剩、電壓越上限時，平臺下發指令，適度削減光伏有功功率，或調度逆變器吸收無功；夜間負荷高峰、電壓偏低時，控制逆變器注入無功，聯動分布式儲能放電支撐電壓。若出現電壓暫降、諧波超標等異常，裝置完整記錄波形與事件，運維人員結合數據排查污染源與故障點。整套方案從源頭把控電能質量，保障光伏穩定并網。

2. 老舊臺區光伏改造項目

老舊低壓臺區普遍存在線路老化、無法停電、原有設備不兼容等問題，部署以 “不停電、輕量化” 為原則。

優先選用電流鉗、羅氏線圈搭配 TP680，在不切斷原有線路的前提下完成安裝，重點監測光伏并網點電壓、三相不平衡和諧波數據?？紤]到老臺區通信線路老舊，主要采用 4G/5G 無線通信方式，將數據上傳至云端運維平臺，省去重新布線的成本。

這類臺區線路復雜、r/x 參數波動大，依托裝置高精度的采集數據，運維人員可以逐段分析線路特性，針對性選擇調壓方式。對于三相不平衡突出的點位，結合監測數據調整各相光伏出力；對于電壓頻繁波動的區域，聯動小型無功補償裝置動態投切。裝置的事件記錄功能，也能幫助運維人員梳理老舊線路的故障規律，逐步完成線路優化升級。

（三）

方案核心價值總結

這套以電能質量監測裝置為核心的電壓監控方案，解決了分布式光伏低壓配電網的多個核心痛點。

數據精準化：A 級監測能力為各類電壓控制策略提供可靠依據，告別傳統經驗式調壓；
運維智能化：遠程監控、自動告警減少人工巡檢工作量，異常事件可快速溯源；
適配性強：區分新建與改造場景，兼顧不同線路、不同規模的分布式光伏項目，同時整套系統可兼容后續新增儲能、調壓設備，具備長期使用價值。

五、選型建議

分布式光伏接入低壓配電網引發的電壓異常、電能質量下降等問題，本質是新能源出力特性與傳統配電網運行模式不匹配，而精準監測是解決所有問題的前提。在挑選光伏電能質量監測裝置時，不必盲目追捧品牌，優先結合自身臺區是新建還是改造、線路工況、通信條件，從精度、功能、安裝、組網、穩定性五大維度綜合考量。

拓普瑞 TP680 憑借 A 級監測精度、全維度電能質量監測能力、不停電改造設計以及多通信、多協議適配的特性，適配絕大多數戶用、工商業分布式光伏低壓臺區的監控需求。依托該裝置搭建的電壓監控方案，能夠?qū)崿F(xiàn) “監測 - 告警 - 調控 - 溯源” 的閉環管理，既可以保障光伏電站穩定發電、順利通過并網驗收，也能維護低壓配電網安全運行，是分布式光伏低壓配電網電壓管控的實用選擇。

對于廣大光伏電站投資方、電網運維單位而言，一套靠譜的監測設備 + 系統化的監控方案，才能從根本上化解光伏并網帶來的電壓難題，讓分布式光伏在低壓配電網中安全、高效運行。
